无阀自动过滤器

信息来源:http://www.hbzqwater.com/ 作者:湖北泽清水处理设备有限公司 发布时间:2020-02-29 13:00

无阀自动过滤器

      无阀自动过滤器适用于处理常年浊度较低的水源,如湖库水、山泉水、地下水等,如小型自来水厂净水处理,循环水过滤处理,以及地下水除铁锰及胶体杂质等场所,在浑水期原水浊度较高时,可通过增加絮凝剂投加量,加强絮凝过滤处理效果。

      本无阀自动过滤器为常规无阀过滤器改进型,常规无阀过滤器一般由一个配水箱,两个过滤罐及两组虹吸管组构成,经过改进后,本无阀自动过滤器除具备常规无阀过滤器自动虹吸反洗功能外,还具有以下独有特点:

       1、不设配水箱,但同样能保证配水均匀,减小了设备投资。

       2、常规无阀过滤器设有人工强制反洗管,需要接压力水。在开压力水阀排气辅助虹吸时,需要的时间较长,耗时耗水,在进行一次人工强制反洗后,如果没有洗干净,很难进行二次强制反洗。本无阀自动过滤器经过改进,不设强制反洗管,也不需要压力水源,增设人工反洗阀,具有开阀即洗功能,节约反洗用水,而且可多次重复人工反洗。

       3、因设备人工反洗无需压力水,更适用于原水净化后进入高位清水池,不设供水泵增压,由水池直接供水的场所。

       4、辅助虹吸管采用内置式,设于虹吸排水管内部,在冬天不存在结冻,不能形成虹吸反洗的问题,更加适用野外无人值守环境使用。

       无阀自动过滤器结构及工作原理:本过滤器为水力自动虹吸反冲洗过滤器,设备上部为清水箱,下部为密封过滤室,原水从进水分配管进入过滤室,过滤的清水从过滤室底部的配水室经连通管,进入设备上部清水箱,再通过溢流管进入清水池。随着过滤器运行,截留悬浮物逐步增多,滤层阻力不断增加,与进水管连通的虹吸管内的水位将不断升高。当水位达到虹吸辅助管溢流口时开始溢水,快速下落的水流形成负压,将虹吸管顶部空气抽吸走,形成虹吸排水,清水箱内的清水通过连通管下行进入过滤室底部的配水室,再从下往上反冲洗过滤层。当水箱水面下降至虹吸破坏管时,空气进入虹吸管,破坏虹吸,停止虹吸排水,滤池反冲洗结束,净水器自动进入下一个产水工作周期。

     主要设备参数:

     进水压力:≥0.6kg/cm2

     过滤滤速:8~10m/h

     反冲洗强度:15L/S·m2

     冲洗历时:4min

     终期水头:1.8m

     进出水管流速:0.5~0.7m/S

     其他说明:

      1、此款净水器产水量小于50T/h时采用单罐,60~80T/h为单罐双排结构,大于80T/h时采用双罐或多罐并联运行。

       2、净水器产水管出水高度约为3.5m,可自流进入地上工式清水池,减少了清水池埋深及造价。

       3、用户定货时应说明设备现场情况,确定设备接口方位。

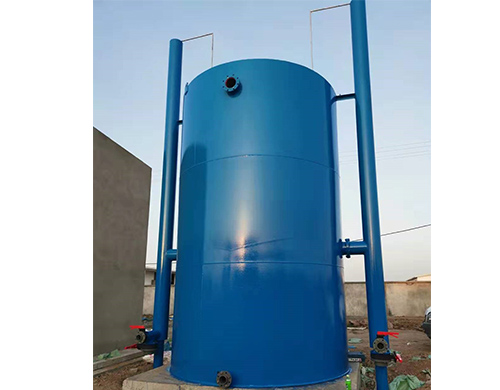

无阀自动过滤器产水量小于50T/h时采用单罐

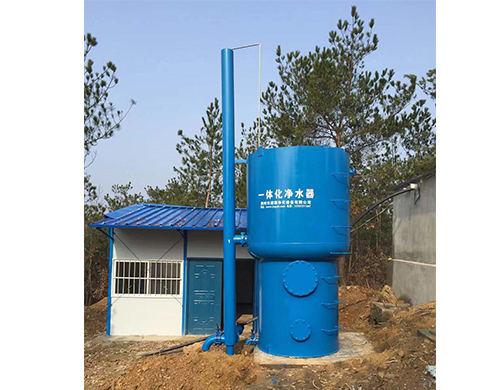

无阀自动过滤器产水量60~80T/h为单罐双排结构

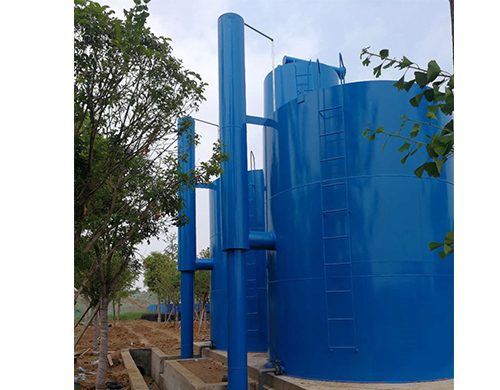

无阀自动过滤器产水量大于80T/h时采用双罐或多罐并联运行
